ВЕКТОР-375 Анализатор частотного отклика

ВЕКТОР-375 Анализатор частотного отклика
2250000.00 ₽
Производитель : Newtons4th

10мкГц–50МГц многофункциональный анализатор частотного отклика, изолированные входы и изолированный AC+DC генератор. Позволяет решать задачи высоковольтного и высокоточного измерения параметров усиления и фазы в зависимости от частоты.

Используя инновационные технологии аналоговой и цифровой обработки сигнала, гальванически (до 500Впик) изолированные входы/выходы, широкий частотный диапазон измерений, ВЕКТОР-375 предоставляет разработчику функциональность, которая недоступна ни одному прибору на данный момент. Как и другие приборы компании N4L, анализатор ВЕКТОР-375 спроектирован с использованием высокоскоростной обработки сигнала на основе архитектуры FPGA/DSP, что позволяет оптимизировать аналоговую обработку сигнала, обеспечить высокую скорость измерения без снижения производительности в независимости от используемой измерительной функции.



Преимущества и особенности:



Частотный диапазон от 10мкГц до 50МГц

Изолированные входы – 500 Впик

Точность по усилению на частотах < 1 МГц 0.01 дБ

Точность по фазе на частотах < 1 кГц 0.025°

Функция анализа частотного отклика (АЧХ/ФЧХ)

Функция анализа импеданса и параметров LCR

Функция векторного/фазочувствительного вольтметра

Функция вольтметра СКЗ / осциллограф

Функция анализа отклика петли обратной связи

Функция анализа гармоник

Функция анализа электрической мощности сигнала

Многофункциональный DDS генератор сигнала



Применение анализатора:



Измерение коэффициента усиления / коэффициента передачи любых систем с обратной связью и фазового сдвига в зависимости от частоты (построение диаграмм Боде)

Измерение передаточной функции любой части системы с обратной связью

Измерение входного и выходного импедансов любой системы

Измерение значения импеданса в зависимости от частоты для любых дискретных компонентов, с преобразованием полученных данных в действительные данные цепи

Измерение передаточной функции любого активного или пассивного фильтра

Измерение резонансных характеристик кремниевых компонентов, пьезоэлементов

Измерение сопротивления постоянному току, индуктивности открытой цепи, частоты резонанса, емкости обмоток любого трансформатора или катушки индуктивности

Измерение магнитного рассеяния любого трансформатора

Измерение импеданса диода и определение рабочей точки диода. Функция полезна при проектировании оптопар

Измерение коэффициента передачи по току для оптопар, включая эффекты связанные с переменным током и ширину полосы пропускания

Измерение коэффициента передачи цепи обратной связи

Измерение параметров цепей с фазовой автоподстройкой частоты (ФАПЧ)

Измерение кондуктивных помех и гармоник в сети питания

Измерение чувствительности к кондуктивным помехам

Измерение усиления по постоянному току, ширину полосы пропускания при открытой петле обратной связи, запас по фазе и выходной импеданс для любого усилителя

Анализ частотного отклика для любой цепи

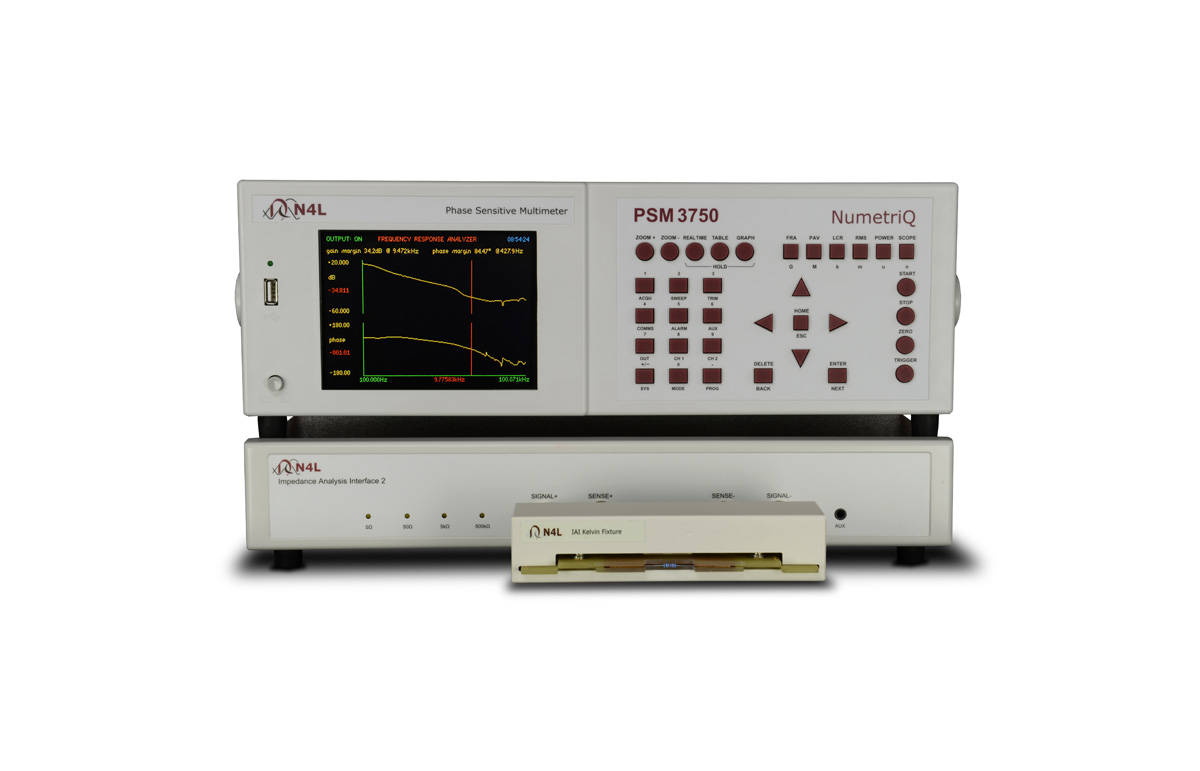

При подключении к анализатору ВЕКТОР-375 модуля анализа импеданса, прибор становится высокоточным измерителем импеданса до 50МГц:

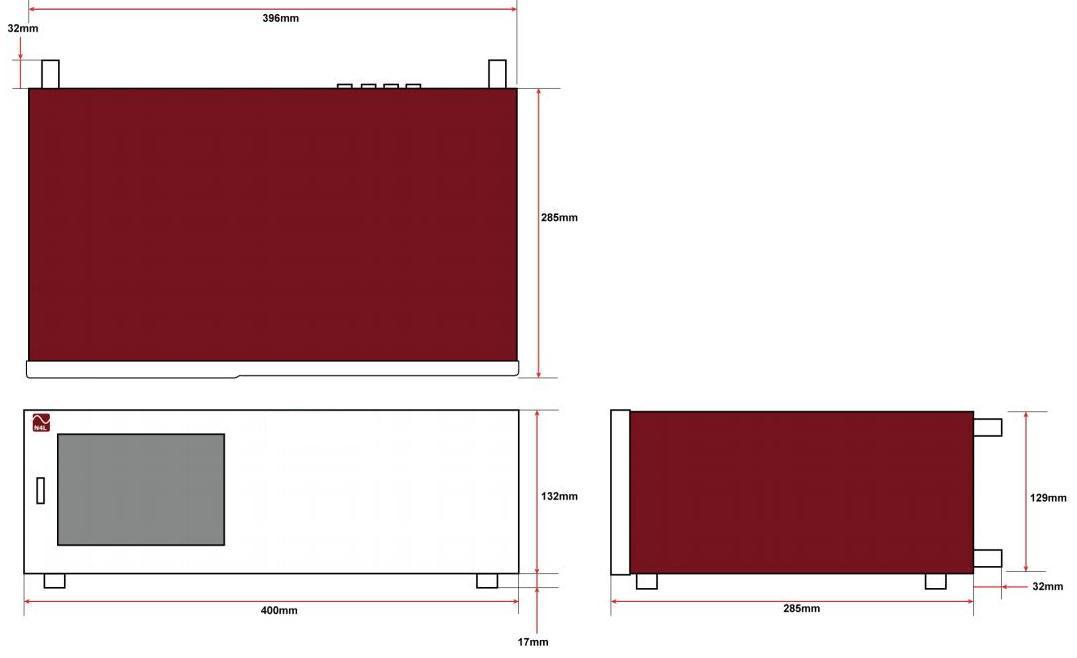

Габариты в стойке:

Анализатор частотного отклика

Измеряемые параметры

Амплитуда, усиление (КАН1/КАН2 или КАН2/КАН1), усиление (дБ), смещение усиления (дБ), фаза (°)

Частотный диапазон

10мкГц ~ 50МГц

Точность по усилению в дБ

0.01 дБ + 0.1 дБ/МГц < 5 МГц

0.31 дБ + 0.04 дБ/МГц < 50 МГц

Точность по фазе

0.025° < 10 кГц

0.05° + 0.0001°/кГц < 50 МГц

Источник частоты

Генератор или входной канал КАН1

Обработка сигнала

ДПФ в реальном времени, без потери данных

Скорость измерений

До 100 измерений в секунду

Фильтр

По выбору от 0.2 секунд

Векторный вольтметр

Измеряемые параметры

Синфазная составляющая (I), квадратурная составляющая (Q), tg Φ, амплитуда, фаза,
коэффициент синфазной составляющей, RMS значений, коэффициент RMS значений, значение LVDT differential,
значение LVDT ratiometric

Частотный диапазон

10мкГц ~ 50МГц

Базовая точность (АС-компоненты)

0.075% диапазона + 0.075% изм. значения + 50мкВ < 10кГц

0.075% диапазона + 0.25% + 0.001% / кГц изм. значения + 50мкВ < 1МГц

0.075% диапазона + 0.01% + 0.0025% / кГц изм. значения + 50мкВ < 50МГц

Измеритель LCR

Измеряемые параметры

L, C, R (AC), Q, tgδ, импеданс, фаза – для последовательной / параллельной цепи

Частотный диапазон

10мкГц ~ 50МГц

Токовый шунт

Внешний или модуль IAI2 (модуль анализа импеданса)

Диапазоны (внешний шунт)

Индуктивность - 1мкГн ~ 100 Гн

Емкость - 100пФ ~ 100мкФ

Сопротивление - 1Ом ~ 1МОм

Базовая точность

0.1% + допустимая точность выбранного шунта по току

Возможность качания частоты (свипирования)

Для всех (AC) функций

Вольтметр СКЗ

Количество каналов

2 (опционально 3)

Частотный диапазон

DC ~ 5МГц

5МГц ~ 50 МГц только по основной гармонике

Измеряемые параметры

RMS, AC, DC, пик, пик-фактор, бросок (surge), дБм

Базовая точность (АС-компоненты)

Как "векторный вольтметр" + 0.05мВ

Базовая точность (DС-компоненты)

0.1% диапазона + 0.1% изм. значения + 0.5 мВ

Измеритель мощности

Измеряемые параметры

Вт, ВА, коэффициент мощности, А, В – общие, по основной частоте, интегрированные, гармоники мощности

Частотный диапазон

DC ~ 5 МГц

5 МГц ~ 50 МГц только по основной гармонике

Токовый шунт

Внешний

Точность по току

Как "напряжение" + допустимая точность шунта по току

Точность по мощности

0.1% ВА диапазона + 0.1% изм. значения + допустимая точность шунта по току

Генератор сигнала

Тип генератора

Полностью изолированный до 10 Вср-кв. Изоляция до 500 Впик. Прямой цифровой синтез (DDS)

Частота сигнала

10мкГц ~ 50МГц

Формы сигнала

Синус, треугольный, прямоугольный, пила, белый шум

Точность (без компрессии амплитуды)

Частота ±0.05%, амплитуда ±5% < 10МГц, амплитуда ±10% < 50МГц

Импеданс

50Ом ±2%

Выходной уровень

35мВср-кв. ~ 10Вср-кв.

Смещение

±10В(DC), разрешение 20мВ

Анализатор гармоник

Тип сканирования

Одиночное или серия

Частотный диапазон

20мГц ~ 5МГц

5МГц ~ 50МГц только по основной гармонике

Измеряемые параметры

Гармоники, последовательный коэфф. искажения или разностный коэфф. искажения

Макс. номер гармоники

100

Диапазоны по входу

Дифференциальные входы

2 или 3 x изолированных входа 500Впик

Разъмы

Изолированный BNC

Сопряжение

AC+DC, AC (<10В DC), AC (< 500В DC)

Диапазоны по входу

3мВ, 10мВ, 30мВ, 100мВ, 300мВ, 1В, 3В, 10В, 30В, 100В, 300В, 500В

300мВ∗, 1В∗, 3В∗, 10В∗ (∗ - Высоковольтный аттенюатор)

Масштабирование

1 x 10^-9 ~ 1 x 10^9

Выбор диапазона измерений

Полностью автоматически, только увеличение диапазона, вручную

Входной импеданс

Конфигурации приборов

ВЕКТОР-375 - 2C

ВЕКТОР-375 - 3C

ВЕКТОР-375 - 2C + IAI2

ВЕКТОР-375 - 3C + IAI2

2-канальный ВЕКТОР-375

3-канальный ВЕКТОР-375

2-канальный ВЕКТОР-375 + модуль анализа импеданса IAI2

3-канальный ВЕКТОР-375 + модуль анализа импеданса IAI2

Модуль анализа импеданса (IAI2)

Частотный диапазон

10мкГц ~ 50МГц

Измеряемые параметры

L, C, R (AC), Q, tgδ, импеданс, фаза – для последовательной / параллельной цепи

Базовая точность

0.1% 1кГц

0.2% + 0.002% / кГц < 1МГц

0.2% + 0.0005% / кГц < 35МГц

0.2% + 0.001% / kHz < 50MHz

Диапазоны измерения

Индуктивность - 10нГн ~ 10 кГн

Емкость - 1пФ ~ 1000 мФ

Сопротивление - 1мОм ~ 500МОм

Внутренние шунты

5Ом, 50Ом, 5кОм, 500кОм

Аксессуары

Пробники

4 комплекта для 2-канальной версии анализатора
6 комплектов для 3-канальной версии анализатора

Кабели

Питания, интерфейсные RS232, измерительные кабели

Программное обеспечение

CommView, PSMComm2

Документация

Сертификат калибровки, руководство по эксплуатации

Интерфейсы

Интерфейс RS232

Скорость передачи 19200 бод, RTS/CTS контроль потока

Аналоговый выход

Биполярный ±10 В для любой измерительной функции. Разъем BNC

Выход синхронизации

Импульсная синхронизация с генератором

Порты расширения

2, 15-pin D-тип (F)

Интерфейс LAN

10/100 base-T Ethernet auto sensing RJ45

Интерфейс GPIB

IEEE488.2 совместимый

Регистратор данных

Регистрация

До 4 измеряемых величин по выбору пользователя

Окно регистратора

От 10 мс без промежутков

Память

RAM или энергонезависимая память до 16000 записей

Базовые параметры

Дисплей

480 х 272 цветной TFT, с белой подсветкой LED

Габариты

92 (В) x 215 (Ш) x 312 (Г) мм, исключая подставку

Вес

3.3кг (2-канальная версия), 3.5кг (3-канальная версия)

Сохранение программ тестирования

100, при включении загружается программа под номером 1

Сохранение параметров свипирования

2000, все параметры для любой функции свипирования

Удаленное управление

Полная совместимость, управление и передача данных

Температура эксплуатации

+5 ~ +40 град. температуры окружающей среды, 20-90% относительной влажности без конденсата

Питание

90 ~ 265Вср-кв., 50 ~ 60Гц, 30ВА Макс.

Гарантия

3 года

Варианты применения

Цепи с обратной связью

Построение диаграммы Боде или графика передаточной функции
Усиление петли и фазовый сдвиг в зависимости от частоты
Численное и графическое представление запаса по фазе и усилению

Любая часть петли

Передаточная функция

Любой усилитель

Усиление по постоянному току
Ширина полосы пропускания при разомкнутой цепи обратной связи
Запас по фазе
Выходной импеданс

Оптопары

Коэффициент передачи по току
Эффекты, связанные с переменным током
Ширина полосы пропускания

Системы с обратной связью

Входной и выходной импеданс

Любой компонент

Первичные характеристики (например емкость, сопротивление и т.д.)
Паразитные характеристики (внутренние индуктивности или сопротивления)
Импеданс в зависимости от частоты

Пьезоэлемент

Резонансные характеристики

Трансформаторы или индуктивности

Сопротивление постоянному току
Индуктивность при открытой цепи
Частоты собственного резонанса
Емкость обмоток

Трансформаторы

Индуктивность рассеяния
Сопротивление обмоток постоянному току

Диоды

Импеданс в рабочей точке
