ПКВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для четырёх- и пятижильных кабелей с пластмассовой изоляцией до 1 кВ
Тп-1-03-270x270.jpg "ПКВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для четырёх- и пятижильных кабелей с пластмассовой изоляцией до 1 кВ")
Тп-1-02-270x270.jpg "ПКВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для четырёх- и пятижильных кабелей с пластмассовой изоляцией до 1 кВ")
Тп-1-01-270x270.jpg "ПКВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для четырёх- и пятижильных кабелей с пластмассовой изоляцией до 1 кВ")
Тп-1-01-162x162.jpg)
Термоусаживаемые концевые муфты внутренней и наружной установки ПКВ(Н)Тп-1 для четырёх- и пятижильных кабелей с пластмассовой изоляцией без брони и с бронёй на напряжение до 1 кВ.
Например: А)ВВГ, (А)ВВГ нг, (А)ПВБбШв, (А)ПВБбШнг-LS, (А)ПвБбШп.
Муфты типа ПКВ(Н)Тп-1 устанавливаются непосредственно в грунте, в тоннелях, каналах и на открытом воздухе - на эстакадах, кабельных полках и т.п.
Детали комплекта устанавливаются на разделках соединяемых кабелей и производится прогрев полимерных деталей до температуры 120 - 140 °С. Для выполнения качественной термоусадки деталей следует:
- перемещать пламя в направлении от середины к торцам,
- обеспечивать равномерный прогрев деталей со всех сторон по длине и окружности,
- при использовании газовой горелки отрегулировать пламя - оно должно быть мягким с языком желтого цвета.
Усаженные детали должны прилегать к элементам кабеля и не иметь морщин и складок. Из-под кромок герметизирующих деталей после усадки должен выступить избыток клея-герметика.

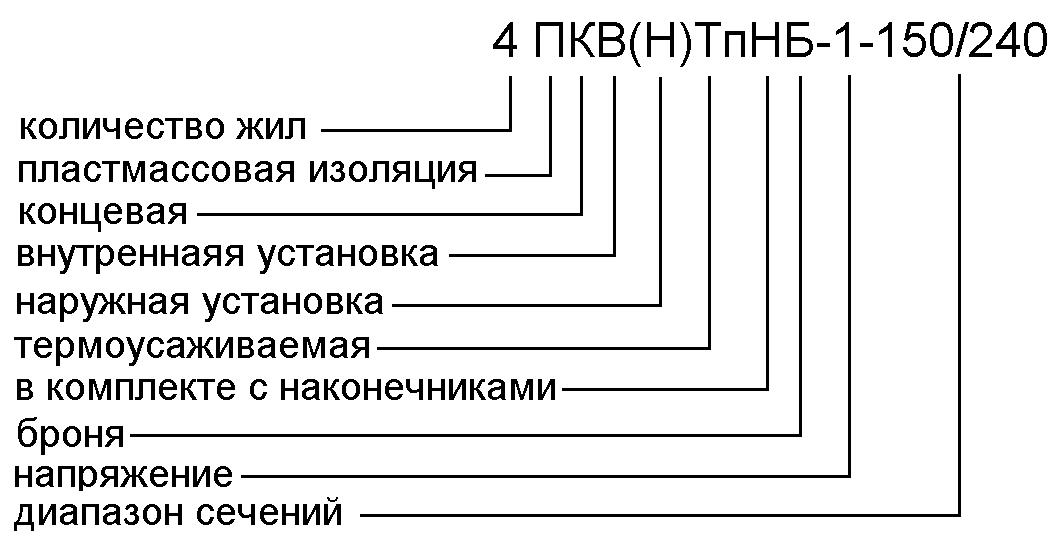

Обозначение марки муфты для заказа:
Тп-1-04.jpg)
Таблица аналогов для концевых муфт внутренней и наружной установки без наконечников и без брони:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
КВТ |
|
5 x 16/25 |
5 ПКВ(Н)Тп-1-16/25 |
1П5КВ(Н)Тп - 1М |
ПКтп 5-16/25 б/н |
5 ПКВНтп - 16/25 |
5ПКТп-1-10/25 |
|
5 x 35/50 |
5 ПКВ(Н)Тп-1-35/50 |
1П5КВ(Н)Тп - 1 |
ПКтп 5-35/50 б/н |
5 ПКВНтп - 35/50 |
5ПКТп-1-25/50 |
|
5 x 70/120 |
5 ПКВ(Н)Тп-1-70/120 |
1П5КВ(Н)Тп - 2 |
ПКтп 5-70/120 б/н |
5 ПКВНтп - 70/120 |
5ПКТп-1-70/120 |
|
5 x 150/240 |
5 ПКВ(Н)Тп-1-150/240 |
1П5КВ(Н)Тп - 3 |
ПКтп 5-150/240 б/н |
5 ПКВНтп - 150/240 |
5ПКТп-1-150/240 |
|
4 x 16/25 |
4 ПКВ(Н)Тп-1-16/25 |
1ПКВ(Н)Тп - 4М |
ПКтп 4-16/25 б/н |
4 ПКВНтп - 16/25 |
4ПКТп-1-10/25 |
|
4 x 35/50 |
4 ПКВ(Н)Тп-1-35/50 |
1ПКВ(Н)Тп - 4 |
ПКтп 4-35/50 б/н |
4 ПКВНтп - 35/50 |
4ПКТп-1-25/50 |
|
4 x 70/120 |
4 ПКВ(Н)Тп-1-70/120 |
1ПКВ(Н)Тп - 5 |
ПКтп 4-70/120 б/н |
4 ПКВНтп - 70/120 |
4ПКТп-1-70/120 |
|
4 x 150/240 |
4 ПКВ(Н)Тп-1-150/240 |
1ПКВ(Н)Тп - 6 |
ПКтп 4-150/240 б/н |
4 ПКВНтп - 150/240 |
4ПКТп-1-150/240 |
Таблица аналогов для концевых муфт внутренней и наружной установки с наконечниками без брони:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
КВТ |
|
5 x 16/25 |
5 ПКВ(Н)ТпН-1-16/25 |
1П5КВ(Н)ТпН - 1М |
ПКтп 5-16/25 |
5 ПКВНтп - В - 16/25 |
5ПКТп-1-10/25(Б) |
|
5 x 35/50 |
5 ПКВ(Н)ТпН-1-35/50 |
1П5КВ(Н)ТпН - 1 |
ПКтп 5-35/50 |
5 ПКВНтп - В - 35/50 |
5ПКТп-1-25/50(Б) |
|
5 x 70/120 |
5 ПКВ(Н)ТпН-1-70/120 |
1П5КВ(Н)ТпН - 2 |
ПКтп 5-70/120 |
5 ПКВНтп - В - 70/120 |
5ПКТп-1-70/120(Б) |
|
5 x 150/240 |
5 ПКВ(Н)ТпН-1-150/240 |
1П5КВ(Н)ТпН - 3 |
ПКтп 5-150/240 |
5 ПКВНтп - В - 150/240 |
5ПКТп-1-150/240(Б) |
|
4 x 16/25 |
4 ПКВ(Н)ТпН-1-16/25 |
1ПКВ(Н)ТпН - 4М |
ПКтп 4-16/25 |
4 ПКВНтп - В - 16/25 |
4ПКТп-1-10/25(Б) |
|
4 x 35/50 |
4 ПКВ(Н)ТпН-1-35/50 |
1ПКВ(Н)ТпН - 4 |
ПКтп 4-35/50 |
4 ПКВНтп - В - 35/50 |
4ПКТп-1-25/50(Б) |
|
4 x 70/120 |
4 ПКВ(Н)ТпН-1-70/120 |
1ПКВ(Н)ТпН - 5 |
ПКтп 4-70/120 |
4 ПКВНтп - В - 70/120 |
4ПКТп-1-70/120(Б) |
|
4 x 150/240 |
4 ПКВ(Н)ТпН-1-150/240 |
1ПКВ(Н)ТпН - 6 |
ПКтп 4-150/240 |
4 ПКВНтп - В - 150/240 |
4ПКТп-1-150/240 (Б) |
Таблица аналогов для концевых муфт внутренней и наружной установки с наконечниками с бронёй:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» серия Прогресс |
ЗАО «ПЗЭМИ» |
КВТ |
|
5 x 16/25 |
5 ПКВ(Н)ТпНБ-1-16/25 |
1П5КВ(Н)ТпБН - 1М |
ПКтпб 5-16/25 |
5 ПКВНтпБ - В - 16/25 |
5ПКТп(б)-1-10/25(Б) |
|
5 x 35/50 |
5 ПКВ(Н)ТпНБ-1-35/50 |
1П5КВ(Н)ТпБН - 1 |
ПКтпб 5-35/50 |
5 ПКВНтпБ - В - 35/50 |
5ПКТп(б)-1-25/50(Б) |
|
5 x 70/120 |
5 ПКВ(Н)ТпНБ-1-70/120 |
1П5КВ(Н)ТпБН - 2 |
ПКтпб 5-70/120 |
5 ПКВНтпБ - В - 70/120 |
5ПКТп(б)-1-70/120(Б) |
|
5 x 150/240 |
5 ПКВ(Н)ТпНБ-1-150/240 |
1П5КВ(Н)ТпБН - 3 |
ПКтпб 5-150/240 |
5 ПКВНтпБ - В - 150/240 |
5ПКТп(б)-1-150/240(Б) |
|
4 x 16/25 |
4 ПКВ(Н)ТпНБ-1-16/25 |
1ПКВ(Н)ТпБН - 4М |
ПКтпб 4-16/25 |
4 ПКВНтпБ - В - 16/25 |
4ПКТп(б)-1-10/25(Б) |
|
4 x 35/50 |
4 ПКВ(Н)ТпНБ-1-35/50 |
1ПКВ(Н)ТпБН - 4 |
ПКтпб 4-35/50 |
4 ПКВНтпБ - В - 35/50 |
4ПКТп(б)-1-25/50(Б) |
|
4 x 70/120 |
4 ПКВ(Н)ТпНБ-1-70/120 |
1ПКВ(Н)ТпБН - 5 |
ПКтпб 4-70/120 |
4 ПКВНтпБ - В - 70/120 |
4ПКТп(б)-1-70/120(Б) |
|
4 x 150/240 |
4 ПКВ(Н)ТпНБ-1-150/240 |
1ПКВ(Н)ТпБН - 6 |
ПКтпб 4-150/240 |
4 ПКВНтпБ - В - 150/240 |
4ПКТп(б)-1-150/240 (Б) |
