PLANET GSD-1002M представляет собой 8-портовый 10/100/1000 Мбит + 2 порта 100 / 1000X SFP Управляемый настольный коммутатор разработанный специально для построения надежной Гигабитной сети. Он обеспечивает 8-портов 10/100 / 1000Base-T RJ-45 порта и 2 дополнительных 100 / 1000Base-X SFP волоконно-оптических интерфейса с двойной системой питания. Кроме того, матрица в 20 Гбит позволяет обрабатывать очень большие объемы видео, голоса и важных данных, GSD-1002M обеспечивает удобный расширенный интерфейс управления IPv6 / IPv4 и функционал L2 / L4 коммутации.
Полнофункциональный IPv6 / IPv4 коммутатор
GSD-1002M обеспечивает L2 /L4 коммутацию данных, QoS, список управления доступом, контроль доступа к сети и аутентификации, а также обеспечивает безопасные функции управления для защиты сети.

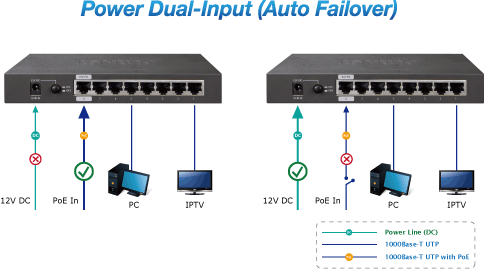

Spanning Tree Protocol и два входа питания
GSD-1002M имеет мощный потенциал быстрого самовосстановления, для предотвращения перебоев в работе сети. Он включает в себя Spanning Tree Protocol (802.1s MSTP) и систему двойного питания (PoE + 12V DC), для повышения надежности и безотказной работы системы. В приведенном ниже примере, PoE питания отключилось и источник питания постоянного тока продолжил работать, чем сохранил работоспособность сети.
FTTD решения
GSD-1002M обеспечивает высокопроизводительный сервис для FTTD (Оптика до рабочего стола) решений. GSD-1002M поддерживает как 100Base-FX так и 1000Base-SX / LX SFP модули, что позволяет устанавливать его как в стойке коммуникации, так и в отдельных, удалённых помещениях.

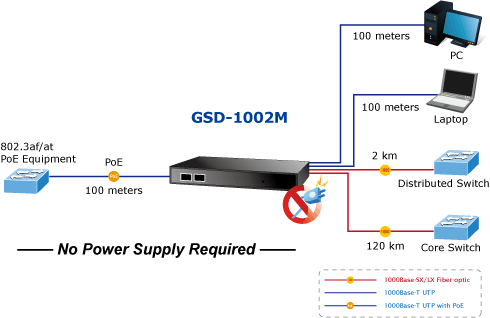

Расширение сетевой инфраструктуры для SOHO, SMB и рабочих групп
Поскольку порт 8 GSD-1002M обеспечивает коммутатор PoE питанием, он может получить PoE питание от любого 802.3af /at PoE оборудования. GSD-1002M имеет достаточно малый размер, и 8 портов 10/100/1000 Мбит Gigabit Ethernet + 2- SFP порта, что способствует более гибкому развёртыванию сетевой инфраструктуры и уменьшает её стоимость.
FTTD решения
GSD-1002M поддерживает свободную конфигурацию и обеспечивает высокопроизводительный сервис. Чтобы построить сетевую инфраструктуру с необходимым набором опций, он может уменьшить затухание и переходные помехи при передаче данных.

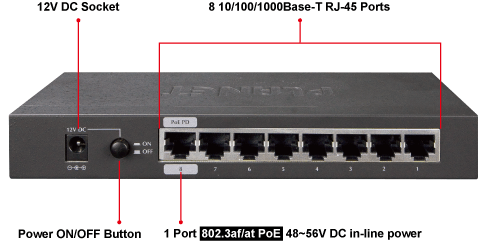

Порты
• 8 10/100/1000Mbps портов с поддержкой auto-MDI/MDI-X
• 1 порт входящего 802.3af/at PoE 48~56V DC питания

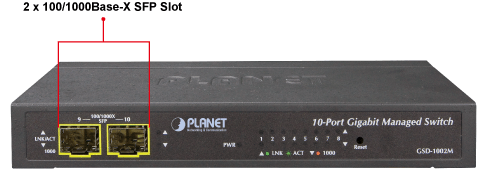

• 2 100/1000Base-X mini-GBIC/SFP слота
Установка
• Система двойного питания
- 802.3af/at PoE вход
- 12V DC блок питания
Функции Layer 2
• Предотвращает потерю пакетов с back pressure (Half-Duplex) и IEEE 802.3x PAUSE flow control
(Full-Duplex)
• Высокая производительность Store-n-Forward архитектуры и run / CRC фильтрация устранения ошибочных пакетов и оптимизация пропускной способности сети
Поддержка VLAN
-IEEE 802.1Q VLAN Tagged
-До 256 VLAN групп, из 4095 идентификаторов VLAN
-Provider Bridging (VLAN Q-in-Q) поддержка (IEEE 802.1ad)
-Private VLAN-Edge (PVE)
-Protocol-Based VLAN
-MAC-Based VLAN
-Voice VLAN
• Поддержка Spanning Tree Protocol
-STP, IEEE 802.1D Spanning Tree Protocol
-RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
-MSTP, IEEE 802.1s Multiple Spanning Tree Protocol, Spanning Tree by VLAN
-BPDU Guard
• Агрегация портов
- IEEE 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco ether-channel (Static Trunk)
- До 8 trunk групп, до 8 портов на группу
• Зеркалирование портов (many-to-1)
• Loop protection
Quality of Service
• Ingress Shaper и Egress Rate Limit управление пропускной способностью на порту
• • Storm Control
• -Multicast / Unknown-Unicast/ Broadcast
• Классификация траффика
- IEEE 802.1p CoS
- TOS / DSCP / IP Precedence of IPv4/IPv6 packets
• Strict priority and Weighted Round Robin (WRR) CoS policies
Multicast
• Поддержка IGMP Snooping v1, v2 и v3
• Поддержка MLD Snooping v1 и v2
• Поддержка режима Querier
• IGMP Snooping фильтрация портов
• MLD Snooping фильтрация портов
Безопасность
• IEEE 802.1x на основе портов / MAC аутентификации доступа
• Встроенный RADIUS клиент
• TACACS + аутентификации доступа пользователей
• RADIUS / TACACS + аутентификации доступа пользователей
• Списки управления доступом на основе IP (ACL)
• MAC Управление доступом на основе списка
• MAC / IP привязка
• DHCP Snooping для фильтрации ненадежных сообщений DHCP
• Динамическая проверка ARP отбрасывание пакетов с недопустимыми МАС-адресом
• Функция IP Source Guard предотвращает атаки с подменных IP
• Автоматическое правило для защиты от DoS атаки
• IP-адрес управления доступом для предотвращения несанкционированного доступа
Управление
• Интерфейсы управления коммутатором
-Console / Telnet / Web-управления коммутатором
-SNMP v1, 2c и 3 управления коммутатором
-SSH / SSL безопасный доступ
• Четыре группы RMON (история, статистика, тревоги и события)
• IP-адрес IPv6 / NTP / Управление DNS
• Встроенный Trivial File Transfer Protocol (TFTP) клиент
• BOOTP и DHCP для назначения IP-адресов
• Обновление ПО через https / TFTP
• DHCP Relay
• DHCP Option 82
• Уровни доступа пользователей для управления доступом
• Network Time Protocol (NTP)
• Link Layer Discovery Protocol (LLDP)
• Технология диагностики кабеля для обнаружения повреждений
• Кнопка сброса для перезагрузки системы или сброс к заводским настройкам
• PLANET Smart Discovery Utility для расширенного управления
Hardware Specifications |
|
Copper Ports |
8 x 10/100/1000Base-T RJ45 Auto-MDI/MDI-X port |
SFP/mini-GBIC Slots |
2 100/1000Base-X SFP interfaces |
Switch Architecture |
Store-and-Forward |
Switch Fabric |
20Gbps / non-blocking |
Switch Throughput@64Bytes |
14.8Mpps |
Address Table |
8K entries |
Share Data Buffer |
512K Bytes |
Flow Control |
IEEE 802.3x pause frame for full-duplex |
Jumbo Frame |
10K bytes |
Reset Button |
< 5 sec: System reboot |
LED |
System: |
Power Requirements |
IEEE 802.3af / at PoE 48V ~ 56V DC in-line power |
ESD Protection |
6KV DC |
Power Consumption / Dissipation |
10.9 watts / 37.2 BTU |
Dimensions (W x D x H) |
191 x 86 x 26 mm |
Weight |
396g |
Enclosure |
Metal |
Layer 2 Functions |
|
Port Mirroring |
TX / RX / Both |
VLAN |
802.1Q Tagged-based VLAN |
Link Aggregation |
IEEE 802.3ad LACP and static trunk |
Spanning Tree Protocol |
STP / RSTP / MSTP |
IGMP Snooping |
IGMP (v2 / v3) Snooping |
MLD Snooping |
MLD (v1 / v2) Snooping, up to 256 multicast groups |
Access Control List |
IPv4/IPv6 IP-based ACL / MAC-based ACL |
QoS |
8 mapping ID to 8 level priority queues |
Security |
IEEE 802.1x – Port-based authentication |
Management Functions |
|
Basic Management Interfaces |
Web browser / Telnet / SNMP v1, v2c |
Secure Management Interfaces |
SSH, SSL, SNMP v3 |
SNMP MIBs |
RFC 3635 Ethernet-like MIB |
Standards Conformance |
|
Regulation Compliance |
FCC Part 15 Class A, CE |
Standards Compliance |
IEEE 802.3 10Base-T |
Environment |
|
Operating |
Temperature: 0 ~ 50 degrees C |
Storage |
Temperature: -20 ~ 70 degrees C |
