PLANET GSW-2620VHP - это идеальное Plug and Watch Power over Ethernet решение, которое обеспечивает быструю установку, мониторинг состояния и работы PoE в режиме реального времени и мгновенное устранение неполадок с помощью уникального ЖК-дисплея для повышения эффективности и качества работы без необходимости в ПК или программном обеспечении.
GSW-2620VHP оснащен 24 портами 10/100 / 1000BASE-T с 30-ваттным интерфейсом 802.3at Power over Ethernet Plus (PoE +) и двумя дополнительными портами 10/100/1000BASE-T. При общей мощности PoE до 300 Вт и неблокируемой матрицей, GSW-2620VHP имеет достаточную мощность PoE для HD IP видеонаблюдения. Он предлагает настольное, надежное и мощное решение для малых предприятий и системных интеграторов, применяющих сети Power over Ethernet.

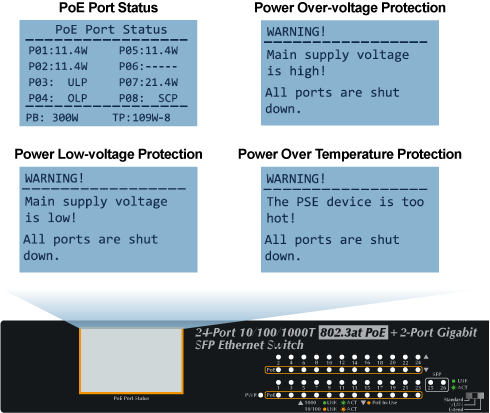

ЖК-дисплей для мониторинга использования PoE в режиме реального времени и отображения состояния системы
ЖК-дисплей GSW-2620VHP показывает загрузку каждого PoE порта, общее потребление энергии PoE и состояние системы: перегрузка, низкое напряжение, перенапряжение и высокая температура. Благодаря совершенно новому ЖК-дисплею, пользователь может получить подробную информацию о рабочем состоянии PoE в режиме реального времени напрямую. Кроме того, функция управления энергопотреблением позволяет предотвратить перегрузку.
Расширение расстояния передачи данных, VLAN и Ethernet
Встроенный DIP-переключатель обеспечивает режимы работы «Standard», «VLAN» и «Extended». В режиме «Standard» - GSW-2620VHP работает как обычный IEEE 802.at/af PoE коммутатор.
Режим работы «VLAN» - оснащен функцией VLAN на основе портов, которая может помочь предотвратить многоадресный или широковещательный шторм.
В режиме «Extended» - GSW-2620VHP работает на основе порта на скорости 10 Мбит / с, но может поддерживать выходную мощность PoE до 30 Вт на расстояние до 250 метров, преодолевая предел 100 м для кабеля Ethernet UTP. Благодаря этой совершенно новой функции GSW-2620VHP обеспечивает дополнительное решение для расширения расстояния 802.3at / af PoE, что позволяет сэкономить затраты на монтаж Ethernet-кабеля. Функция изоляции VLAN позволяет предотвратить широковещательную передачу и защитить от подмены DHCP в режиме «Extended».
Гибкое решение для расширения
Два слота mini-GBIC, встроенные в GSW-2620VHP, совместимы с волоконно-оптическим приемопередатчиком 1000BASE-SX / LX SFP (Small Form-factor Pluggable), подключенным к основному коммутатору и центру мониторинга на больших расстояниях. Расстояние может быть увеличено с 550 метров (многомодовое волокно) до 10/20/30/40/50/60/70/120 километров (одномодовое волокно или волокно WDM).
Защита
GSW-2620VHP оснащен ESD 4KV защитой для повышения стабильности, а также защищает сети пользователей от разрушительных ESD атак, следя за тем, чтобы поток операций не изменялся.
Простая установка
Поскольку данные и питание передаются по одному кабелю, GSW-2620VHP может уменьшить потребность в удлинителях и электрических выходах на стене, потолке или в любом недоступном месте. Это помогает снизить затраты на установку и упростить процесс установки. Все медные интерфейсы RJ45 GSW-2620VHP поддерживают автоопределение 10/100/1000 Мбит / с для оптимального определения скорости через кабель RJ45 категории 6, 5 или 5e. Он также поддерживает стандартные автоматические MDI / MDI-X, которые могут определять тип подключения к любому Ethernet-устройству, не требуя специальных (crossover) кабелей.

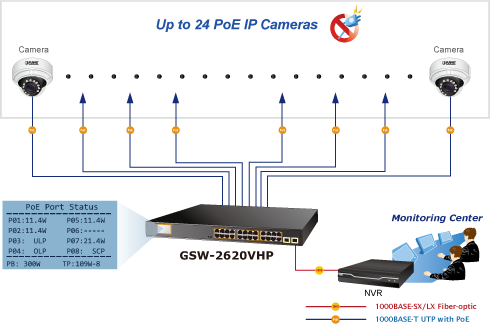

Идеально интегрированное решение для PoE IP-камер и системы NVR
Благодаря высокопроизводительной коммутационной архитектуре в 52 Гбит / с и PoE мощностью 300 Вт, записанные видео файлы с 24 PoE IP-камер могут быть обработаны GSW-2620VHP и сохранены в 24-канальных системах NVR или программной системе наблюдения для обеспечения полной безопасности мониторинга.
Идеальный коммутатор PoE для всех предприятий
GSW-2620VHP, обеспечивающий 24 IEEE 802.3at PoE + интерфейса , GSW-2620VHP обеспечивает достаточное количество энергии для обеспечения централизованного питания систем IP телефонии, IP-камер или группы беспроводных Точек доступа (AP) для предприятий.
Physical Port
- 24-port 10/100/1000BASE-T Gigabit Ethernet RJ45 copper
- 2 1000BASE-X mini-GBIC SFP interfaces
Power over Ethernet
- Complies with IEEE 802.3af/at Power over Ethernet end-span PSE
- Up to 24 ports of IEEE 802.3af/802.3at devices powered
- Supports PoE power up to 30.8 watts for each PoE port
- Each port supports 52V DC power to PoE powered device
- 300-watt PoE budget
- Auto detects powered device
- Circuit protection prevents power interference between ports
- Remote power feeding up to 100m in standard mode and 250m in extend mode
Switching
- Hardware based 10/100/1000Mbps auto-negotiation and auto MDI/MDI-X
- Flow control for full duplex operation and back pressure for half duplex operation
- IEEE 802.1Q VLAN transparency
- Hardware DIP switch for Standard, VLAN and Extend mode selection; the “Extend” mode features 30-watt PoE transmit distance of 250m at speed of 10Mbps and VLAN isolation
- Solid DIP switch to isolate ports to prevent broadcast storm and defend DHCP spoofing
Hardware
- 19-inch desktop size, 1U height, rack mountable
- LED indicators for system power, per port PoE ready and PoE activity, speed, Link/Act
- LCD monitor for system status and PoE usage status display
- 2 silent fan to provide stable and efficient power performance
Hardware Specifications |
|
10/100/1000BASE-T MDI/MDIX Ports |
24 |
1000BASE-X SFP Interfaces |
2 |
PoE Injector Port |
24 ports with 802.3at/af PoE injector function with Port-1 to Port-24 |
Switch Architecture |
Store-and-Forward |
Switch Fabric |
52Gbps/non-blocking |
Switch Throughput@64 bytes |
38.7Mpps@64Bytes |
MAC Address Table |
8K entries, automatic source address learning and aging |
Maximum Frame Size |
9K bytes |
Flow Control |
IEEE 802.3x pause frame for full-duplex |
LED |
System: |
LCD Monitor |
■ PoE loading of each port |
DIP Switch |
Selectable operation mode |
Dimensions (W x D x H) |
233 x 440 x 44 mm (1U height) |
Enclosure |
Metal |
Weight |
3.4kg |
Power Requirements |
AC 100~240V, 50/60Hz, 5A max. |
Power Consumption/Dissipation |
Max. 330 watts/1132 BTU |
Thermal Fan |
2 |
Power over Ethernet |
|
PoE Standard |
IEEE 802.3af Power over Ethernet/PSE |
PoE Power Supply Type |
End-span |
PoE Power Output |
Per port 52V DC, 600mA. max. 30 watts |
Power Pin Assignment |
1/2(+), 3/6(-) |
PoE Power Budget |
300 watts |
Max. Number of Class 2 PDs |
24 |
Max. Number of Class 3 PDs |
23 |
Max. Number of Class 4 PDs |
11 |
Standards Conformance |
|
Regulatory Compliance |
FCC Part 15 Class A, CE |
Standards Compliance |
IEEE 802.3 10BASE-T |
Environment |
|
Operating |
Temperature: 0 ~ 50 degrees C |
Storage |
Temperature: -10 ~ 70 degrees C |
