IFS-10 INNO Сварочный аппарат
Сварочный аппарат серии FIBER MASTER INNO IFS-10 с выравниванием волокна по сердцевине с помощью системы DACAS (Digital Analysis Core Alignment System) является одним из самых надежных из представленных на рынке. Прорезиненая защита позволяет использовать аппарат в сложных полевых условиях. IFS-10 имеет дружественный , интуитивно понятный интерфейс. Оснащен 5-ти дюймовым поворотным ЖК-монитором. Емкая батарея позволяет делать 350 полных циклов сварка/термоусадка. Сварочный аппарат INNO IFS-10 – наиболее надежный и простой в обращении среди всех сварочных аппаратов с выравниванием волокна по серцевине.
Особенности
- Вес 2,2 кг (без батареи)
- Система юстировки DACAS(Digital Analysis Core Alignment System)
- Адаптирован к сложным условиям эксплуатации
- Дружественный интерфейс
- Батарея большой емкости: 350 циклов сварка/термоусадка Удобное пользовательское меню
- Высококачественная сварка волокон
- Обновление программного обеспечения с помощью USB порт
- Поворотный монитор

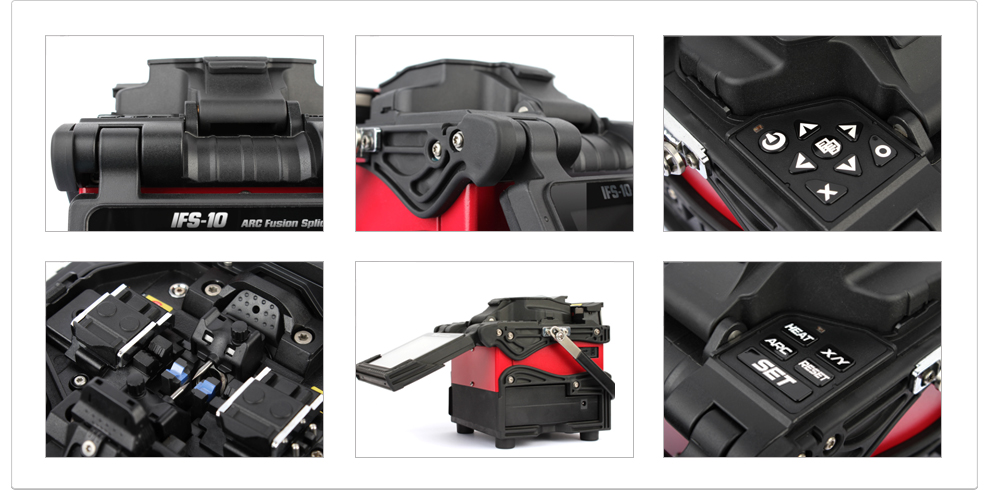

Преимущества
Батарея
Батарея IFS-10 обеспечивает 350 полных циклов сварки. Емкость батареи 9800 mAH, что является наивысшей емкостью среди оборудования для сварки волокон. Заряд батареи индицируется 5 –ти уровневым индикатором.
Электроды
Простая процедура замены электродов.
Для замены электродов не требуется отвертки. Электроды могут быть легко сняты и заменены. Процедура замены электродов следующая: Открутить винты, фиксирующие держатель электрода--> Вынуть электрод из держателя (Электрод закреплен в держателе)
Зеркала
Простая процедура очистки зеркал.
Зеркало с напылением против запотевания – антитуман. Быстрый доступ для очистки зеркал. Быстрая процедура обслуживания зеркала дает наилучшие результаты сварки.
Печь для термоусадки
Крышка печи для термоусадки имеет окно с увеличительным стеклом, что позволяет следить за ходом процесса. Пользователь может проверить состояние усаживаемой КДЗС.
Подсветка места сварки
Яркий светодиод подсвечивает место сварки при работе в условиях малой освещенности.
Пользователь может контролировать положение оптического волокна при работе в условиях недостаточной освещенности
Прижимы волокна
Раздельное крепление прижимов волокна позволяет настраивать и менять их по необходимости независимо друг от друга.
Клавиатура
Кнопки клавиатуры подсвечиваются.
Подсветка клавиатуры позволяет работать в условиях слабой освещенности. Кнопки клавиатуры имеют ресурс 1 миллион нажатий
Зажимы волокна
Сменные холдеры предназначены для сварки различных оптических волокон. Холдеры можно легко заменить открутив отверткой крепежные винты
ЖК -монитор
Размер монитора 5 дюймов. IFS-10 монитор защищен закаленным стеклом. Изображение сердцевины волокна яркое и четкое
Комплектация
|
Сварочный аппарат |
IFS-10 |
1 |
|
Прецизионный скалыватель |
VF-78 |
1 |
|
Батарея |
LBT-20 |
1 |
|
Сетевой адаптер/зарядное устройство |
JS-126300-X |
1 |
|
Сетевой шнур |
ACC-25 |
1 |
|
Запасные электроды |
E-50 |
1 |
|
Кейс для переноски |
NBX-35 |
1 |
|
Лоток для охлаждения КДЗС |
CG-22 |
1 |
|
Шнур питания от автомобильного прикуривателя |
CJ-11 |
1 |
|
Кабель RS-232 |
RS-11 |
1 |
Основные характеристики
|
Метод выравнивания волокон |
Выравнивание по сердцевине (DACAS: Digital Core Alignment System) |
|
Реальные средние потери на сварном соединении |
SM (0,02 дБ) | MM (0,01 дБ) | DS (0,04 дБ) | NZDS (0,04 дБ) |
|
Возвратные потери |
>> 60 дБ |
|
Типичное время сварки |
9 секунд для SM волокна| 7 секунд для SM волокна в режиме Quick Mode |
|
Типы свариваемых волокон |
SM (ITU-TG.652), MM (ITU-TG.651), DS (ITU-TG.653), NZDS (ITU-TG.655), G657B, G657A |
|
Длина зачищаемых волокон |
Coating diameter < 0.25mm = 8-16mm, Coating diameter > 0.25mm = 16mm minimum |
|
Диаметр покрытия свариваемого волокна |
От 100 мкм до 1000 мкм |
|
Диаметр свариваемого волокна |
От 80 мкм до 150 мкм |
|
Типичное время сварки |
9 секунд для SM волокна |
|
Программы термоусадки |
10 заводских программ |
|
Время термоусадки |
Среднее время нагрева -30 секунд |
|
Типы применяемых термоусадочных гильз |
60 мм, 40 мм |
|
Интерфейс |
USB 2.0; COM-порт |
|
Программы сварки |
100 программ сварки |
|
Сохранение параметров и результатов сварки |
Внутренняя память позволяет сохранять до 2000 результатов сварки |
|
Количество сварок при питании от аккумуляторной батареи |
350 циклов сварка/термоусадка от полностью заряженной батареи |
|
Электропитание |
DC: 10-15 В; AC: 100-240 В |
|
Экран |
5'' LCD с защитой из закаленного стекла |
|
Камеры |
2 CCD камеры |
|
Увеличение места сварки |
В 300 раз для раздельного просмотра или по оси Х, или по оси Y; в 150 раз для одновременного осмотра по осям Х и Y |
|
Просмотр места сварки |
Оси Х и Y, XY или X/Y |
|
Вес сварочного аппарата |
2,2 кг (без аккумулятора) |
|
Размеры |
155 мм х 130 мм х 143 мм (без учета прорезиненной защиты) |
|
Защита от ветра |
Максимально допустимая скорость ветра 15 м/с |
|
Условия эксплуатации |
0-5000 м, -10°С +50°С, относительная влажность 95% |
|
Условия хранения |
-40°С +80°С, относительная влажность 95% |
Информация для заказа
|
IFS-10 |
Сварочный аппарат |
